Dacheindeckungen mit Fenstern für Photovoltaik-Zellen


Produktbeschreibung


Die Erfindung beschreibt Dacheindeckungen mit integriertem lichtdurchlässigem Material. Photovoltaik-Zellen können dachseitig hinter dem lichtdurchlässigen Material angebracht und in beliebiger Weise miteinander zur Stromgewinnung verbunden werden.


Stand der Technik sind Photovoltaik-Elemente, die in großen Einheiten auf Dächern angebracht werden. Nachteil dieser Systeme ist die optische Auffälligkeit sowie die Anfälligkeit gegen mechanische Beschädigungen. Weiterhin ist bei der Erstellung einer Photovoltaik-Anlage ein konstruktiver Eingriff in die Dachkonstruktion notwendig. Bei Ausfall weniger Elemente sind diese Photovoltaik-Anlagen oft nicht reparabel, da sie in einem Stück vergossen bzw. verklebt sind. Ein weiterer Nachteil sind hohe Investitionskosten, die manchen Interessenten abschrecken und so eine gewünschte weite Verbreitung der Solarstromgewinnung behindern. Die Montage, Wartung und Erweiterung solcher Anlagen kann nur von Spezialfirmen ausgeführt werden, was weitere Kosten verursacht.


Diese Nachteile werden durch die erfindungsgemäßen Dacheindeckungen mit Fenstern, die zur Aufnahme von Photovoltaik-Zellen geeignet sind, gelöst.


Die Erfindung betrifft Dachziegel, Betonziegel und Tonziegel, sowie weitere Dacheindeckungsmaterialien, die so konstruiert sind, daß während des Herstellungsprozesses Öffnungen in den Dacheindeckungsmaterialien geschaffen werden. Die Form der Öffnungen kann quadratisch, rechteckig, rund, oval oder von jeder weiteren beliebigen Form und Größe sein. Diese Öffnungen werden mit Glas, Plexiglas oder einem anderen lichtdurchlässigen Material oder direkt mit den Photovoltaik-Zellen verschlossen. Das Verschließen der Öffnungen mit dem lichtdurchlässigen Material kann während des Herstellungsprozesses der Dacheindeckungsmaterialien oder zu einem späteren Zeitpunkt vorgenommen werden.


Diese Dacheindeckungen für sich erfüllen eingeschränkt die Funktion eines sog. „Glasziegels“ und sorgen für Tageslicht auf dem Dachbodenraum.


Im dachseitigen Bereich der Dacheindeckung, hinter dem lichtdurchlässigen Material, können eine oder mehrere Photovoltaik-Zellen angebracht werden. Die Photovoltaik-Zellen können während der Herstellung der Dacheindeckung, der Anbringung des lichtdurchlässigen Materials oder zu einem späteren Zeitpunkt angebracht werden.


Die erfindungsgemäßen Dacheindeckungen und/oder die lichtdurchlässige Fenster-Schicht können mit einer zur Aufnahme der Photovoltaik-Zellen fähigen Halterung versehen sein.

Die einzelnen Photovoltaik-Zellen eines Dacheindeckungselementes sowie mehrerer Dacheindeckungselemente können in einfacher Weise miteinander leitend verbunden werden. Die Ausgänge des Plus- und Minuspols der Photovoltaik-Zelle können zwecks einfacher Montage mit unterschiedlichen Farben gekennzeichnet sein und können mit Steckverbindungen, Schraubklemmen, Quetschverbinder etc. versehen sein.


Diese Dacheindeckungsmaterialien können bei Neueindeckungen wie normale Dachziegel gedeckt werden sowie nachträglich durch Austauschen bereits gedeckter Ziegel in das Dach integriert werden. Die Photovoltaik-Anlage kann sowohl bei Neueindeckungen als auch nachträglich von jedem Dachdecker installiert werden. Der elektrische Anschluß der Photovoltaik-Einheiten kann durch entsprechendes Fachpersonal, ebenso wie die Wartung und den evtl. Austausch defekter Elemente, gefahrlos unter Dach erfolgen. Die Anschlußkabel können vorkonfektioniert werden, was den Einbau und die Wartung erleichtert. Somit kann in einfacher Weise die Leistung der Photovoltaik-Anlage über die Anzahl der angebrachten Einheiten gewählt und erweitert werden. Durch die Möglichkeit der einfachen Wartung und der einfachen Austauschbarkeit einzelner, defekter Elemente sowie durch die preisgünstigere Photovoltaik-Fläche kann auf einfachere Photovoltaik-Elemente mit niedrigerem Wirkungsgrad zurückgegriffen werden, ohne das die Rentabilität der Anlage darunter leidet.


Die Erfindung ist nicht auf Dachziegel beschränkt. Jede beliebige Dacheindeckung kann mit lichtdurchlässigen Fenstern versehen werden und gemäß der oben beschriebenen Weise zur Gewinnung von elektrischer Energie genutzt werden.



Kundennutzen


Die Vorteile gegenüber den markteingeführten Systemen liegen auf der Hand:

1) Das lichtdurchlässige Fenster in der Dacheindeckung bietet einen optimalen Schutz der Photovoltaik-Zelle gegen mechanische Beschädigungen.


2) Durch die Integration in einzelne Dachziegel ist ein modularer Aufbau der Photovoltaik-Anlage möglich; die Anlage kann jederzeit erweitert werden. Somit entfallen notwendige hohe Anfangsinvestitionen.


3) Auch wenn die vollständige Installation einer Photovoltaik-Anlage zunächst noch nicht vorgesehen ist, erfüllen die Dachziegel mit Fenstern aus lichtdurchlässigem Material die Funktion von sog. „Glasziegeln“ und erhellen den Dachraum mit Tageslicht.


4) Aufgrund des einfachen modularen Aufbaus der Photovoltaik-Anlage ist die Installation, Erweiterung und Wartung der Anlage mit geringem Aufwand, auch von Nicht-Fachleuten möglich.


Schutzrechte, Lizenzen


Für die Dacheindeckungen mit Fenstern ist Patentschutz beantragt, Gebrauchsmusterschutz ist erteilt. Die Dacheindeckungen mit Fenstern sind eine Erfindung von Hubert Plamper und Dr. Rainer Haas.

Die Erfinder sind an einer Vergabe von Produktions- und Vertriebslizenzen im Inland und Ausland interessiert.

Wenn Sie Interesse an diesem Produkt haben, treten Sie bitte mit uns in Kontakt.



Bilder der Produkte


Wir danken der Fa. Jacobi Tonwerke GmbH, Bilshausen und besonders Herrn Dipl.-Ing. Schröder für die Herstellung der Ziegel-Prototypen.

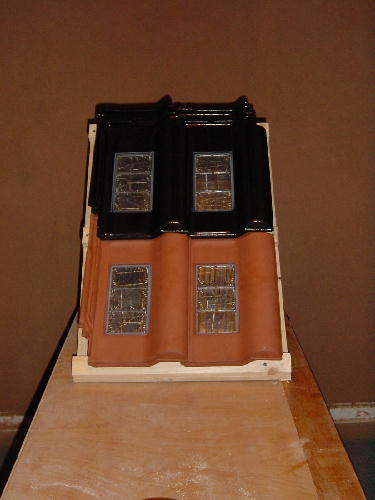

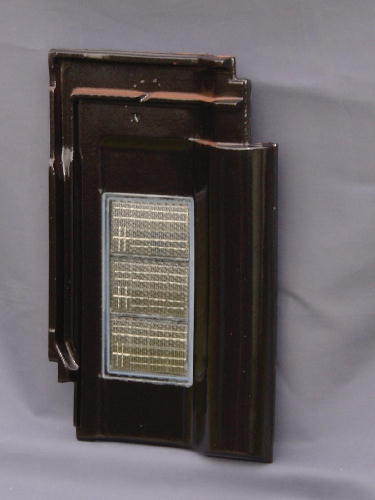

Mit Photovoltaikelementen bestückte Ziegel finden Sie hier und hier und hier

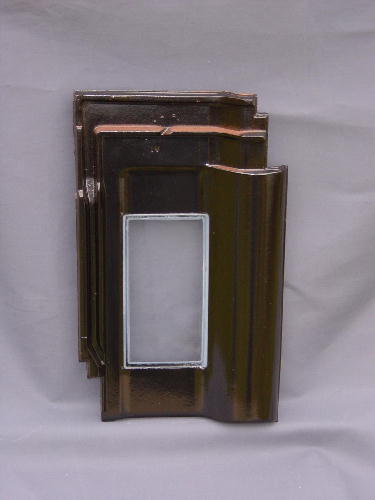

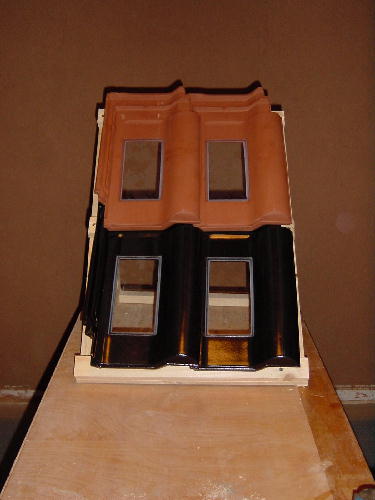

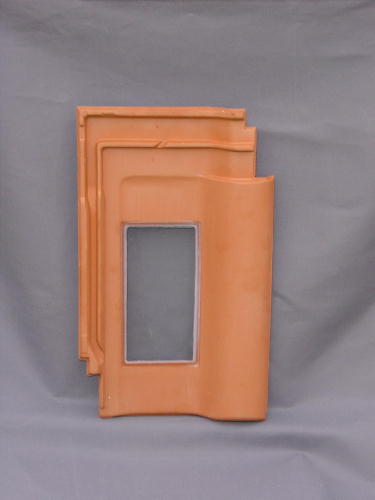

Mit Glas bestückte, zur Aufnahme der Photovoltaikelemente vorbereitete Ziegel finden Sie hier und


hier und hier

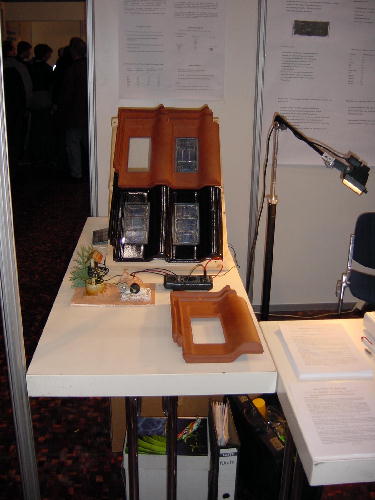

Erfindermesse „Know How“ in Münster am 14.2.-17.2.2001:


Die Vorstellung der Photovoltaik-Ziegel


Die Prototypen

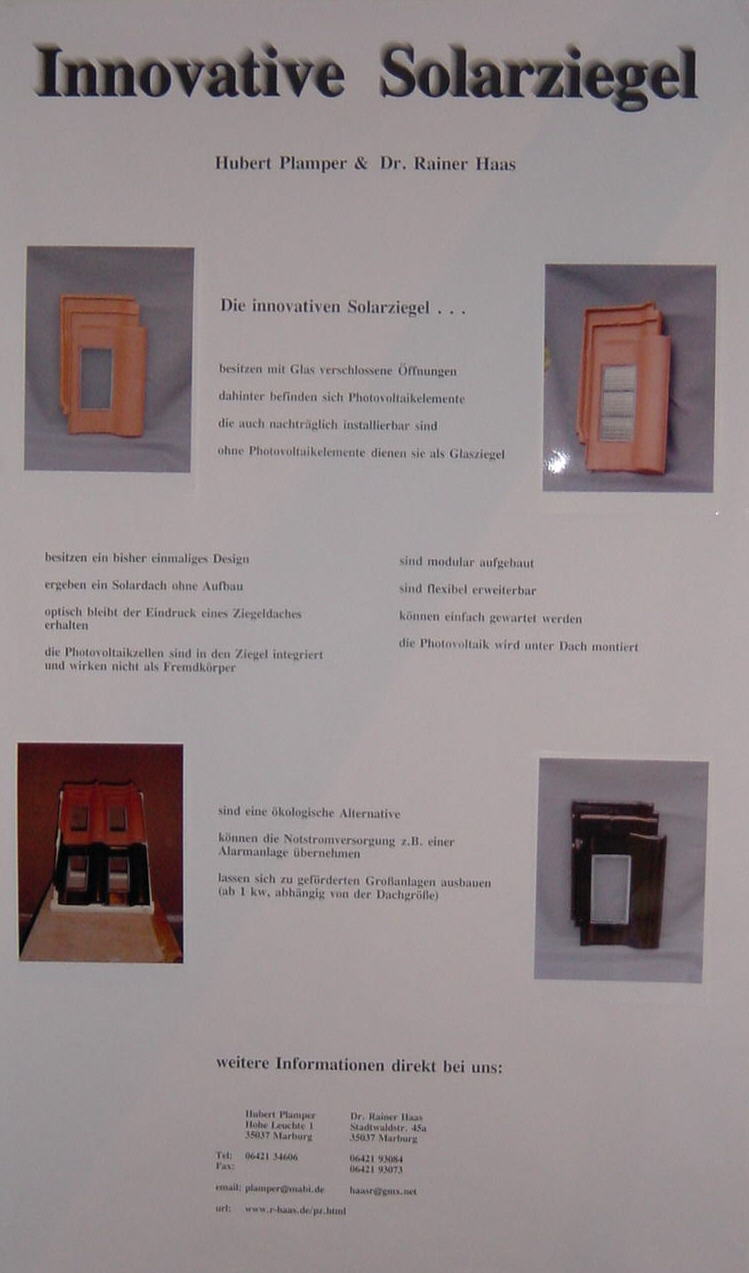

Das Poster
